Вырубщик имеет два режима работы. Режим 1. — распределение вырубленных карт по 24 –м лоткам, и режим 2 – укладка всех вырубленных карт в 3 лотка (№22-24).
Первый режим работы.

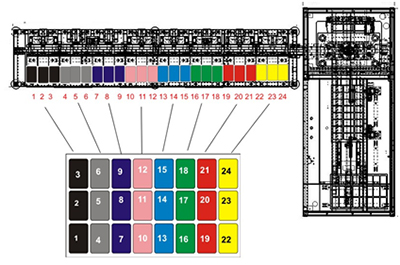

В первом режиме каждой координате карты на листе, соответствует свой накопительный лоток. На рисунках ниже они пронумерованы от 1 до 24. Карта из левого верхнего угла попадает в лоток под номером 1, карта из правого нижнего угла листа в лоток №24. Первый ряд вырубленных карт попадает в лотки 1-3 (показаны черным), второй 4-6 (показаны серым), карты из последнего ряда в лотки 22-24 (показаны желтым)
Распределение карт по лоткам и на листе при офсетной печати.
Пример: требуется изготовить 4 тиража карт, используя один комплект печатных форм, в каждом из тиражей соответственно:
- 32000 карт
- 8000 карт
- 6000 карт
- 2000 карт
Всего 48000 карт на 48000/24 =2000 листах. Тираж после вырубки раскладывается на 24 ячейки, то есть в каждой ячейке должно быть по 48000/24=2000 карт.

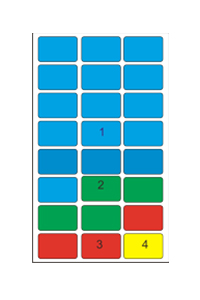

| Соответственно под каждый из этих тиражей выделяется по32000/2000=168000/2000=46000/2000=32000/2000=1ячеек и соответственно позиций на листе.Пример расположения: Карты из первого тиража при печати показаны синим цветом.Второго — зеленымТретьего — красным,Четвертого желтым.При таком расположении карт на 2000 листах будет 32000 карт из первого тиража, 8000 второго, 6000 третьего и 2000 четвертого. |  |

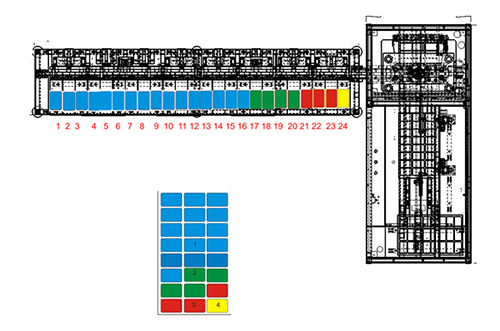

Ниже показано распределение карт после вырубки по лоткам. Первый тираж в лотках 1-16, второй 17-20. третий – 21-23, четверый в 24-м лотке.
Второй режим работы.
При этом режиме работы кинематическая скорость вырубки выше ( до 14-17 тыс. карт/час ) чем, на первом, ( до 10-13 тыс. карт/час ) поскольку после вырубки листа все вырубленные карты одновременно подаются в три лотка (21-24). При первом режиме, после вырубки ряда карт, следующий ряд вырубается с задержкой, необходимой для перемещения этих карт по конвейеру.
Распределение карт по лоткам и на листе при нумерации при цифровой печати.
При печати тиража с одновременной нумерацией общее количество делится на 3 и нумерация производится по колонкам, как это показано на примере тиража 3000 карт, который печатается на 125 листах . При этом карты будут укладываться в 3 лотка (22-24) по 3-м столбцам.
1-й лист
| 1 | 1001 | 2001 |
| 2 | 1002 | 2002 |
| 3 | 1003 | 2003 |
| 4 | 1004 | 2004 |
| 5 | 1005 | 2005 |
| 6 | 1006 | 2006 |
| 7 | 1007 | 2007 |
| 8 | 1008 | 2008 |
2-й лист
| 9 | 1009 | 2009 |
| 10 | 1010 | 2010 |
| 11 | 1011 | 2011 |
| 12 | 1012 | 2012 |
| 13 | 1013 | 2013 |
| 14 | 1014 | 2014 |
| 15 | 1015 | 2015 |
| 16 | 1016 | 2016 |
125-й лист
| 993 | 1993 | 2993 |
| 994 | 1994 | 2994 |
| 995 | 1995 | 2995 |
| 996 | 1996 | 2996 |
| 997 | 1997 | 2997 |
| 998 | 1998 | 2998 |
| 999 | 1999 | 2999 |
| 1000 | 2000 | 3000 |
