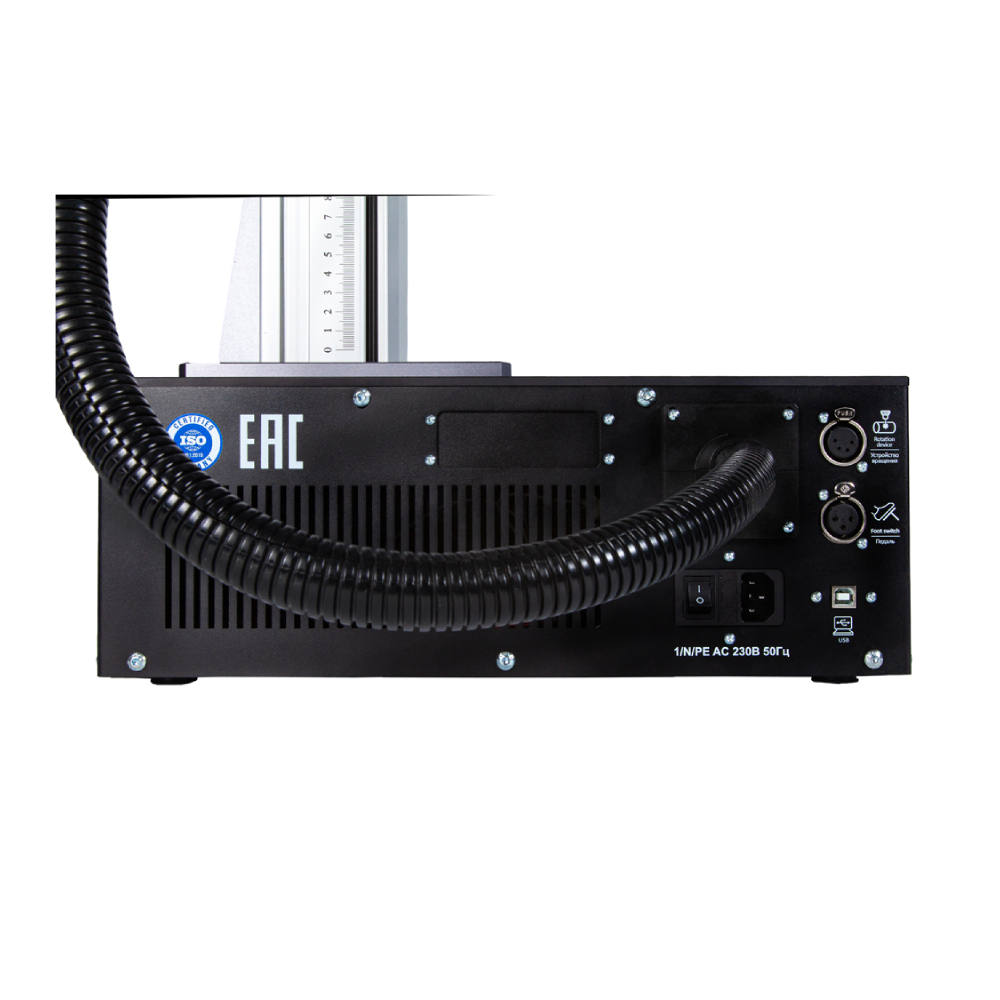

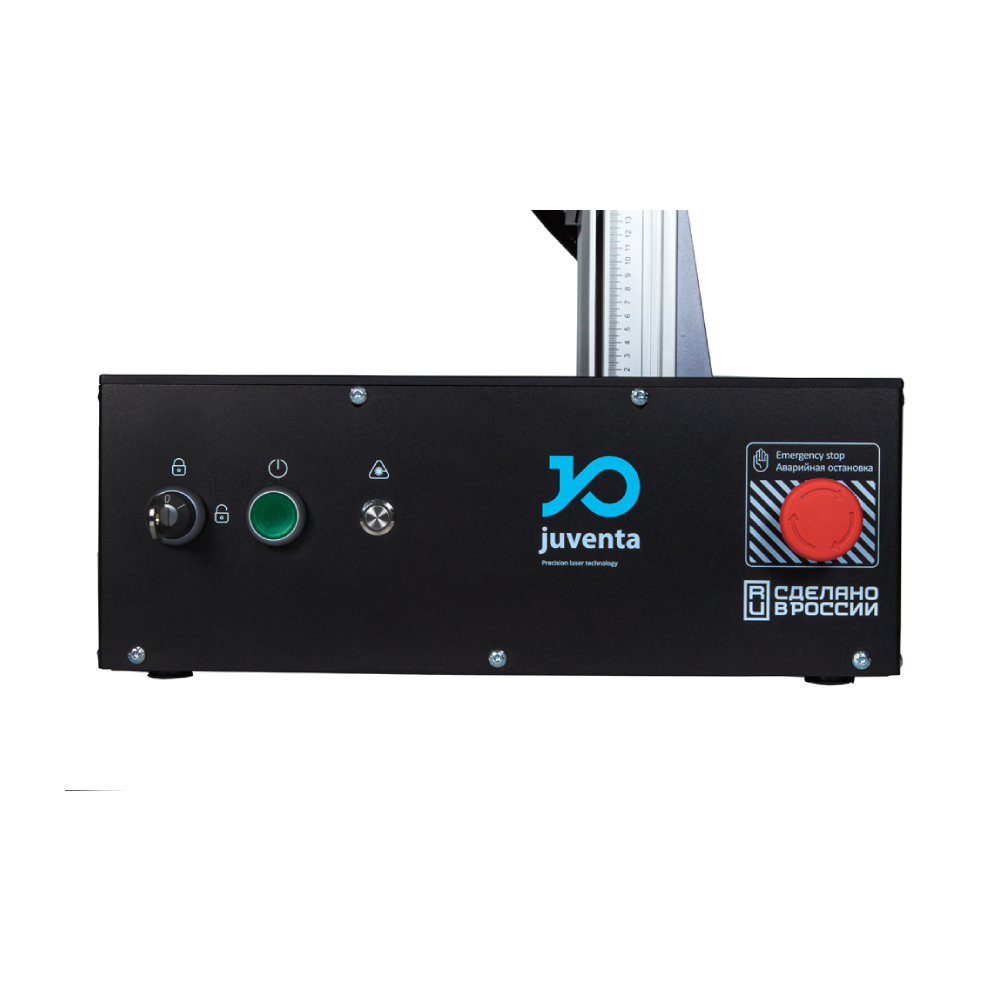

Лазерный УФ маркиратор Ювента UVM 5/10/20 Вт
Индустриальные лазерные системы для бесконтактной маркировки упаковки и продукции без использования расходных материалов
Общие характеристики
| Тип печати | лазерная (ультрафиолетовая, UV) |
|---|---|
| Модель | Juventa UVM |
| Поле обработки | 110 x 110 мм – 400х400 мм 1 |
| Рабочий отрезок линзы | 180-720 мм |
| Линейность сканатора | 99.9% |
| Дисторсия F-Theta линзы | 0,1- 0,9% 2 |
| Разрешение позиционирования для линзы с полем 110x110 | 2 мкм |
| Разрешение позиционирования для линзы с полем 400x400 | 8 мкм |
| Пятно фокусировки | 15-70 мкм 3 |
| Высота гравируемого изделия | 180-520 мм 4 |
| Тип лазерного излучателя | Импульсный твердотельный, 3 гармоника |
| Длина волны лазерного излучателя | 355нм |
| Средняя мощность | >5Вт@40кГц >10Вт@60кГц 5 |
| Частота повторения импульсов | до 200кГц |
| Угол поворота устройства вращения | 360° |
| Предельное разрешение поворота | 0.075 градуса |
| Интерфейс связи с ПК | USB |
| Тип охлаждения | Вода-воздух |
| Напряжение питания | 220 В |
| Номинальная потребляемая мощность | 450-800 Вт 5 |
| Температура эксплуатации | +15-+35 С |
- В зависимости от F-Theta объектива (линзы)
- Возможна программная коррекция дисторсии, с точностью позиционирования по рабочему полю ± 30мкм.
- Фактический диаметр точки отражает размер ванны расплава, получаемый от единичного импульса лазера и соответствует минимальной толщине маркируемой линии. Размер пятна напрямую зависит от размера рабочего поля.
- В зависимости от высоты стойки и рабочего отрезка линзы
- В зависимости от модели лазерного источника
Свяжитесь с нами по вопросам приобретения оборудования или консультации по комплексному решению ЗНАКТЕХ
(звонок бесплатный) : +7 (495) 995-33-10
Ультрафиолетовый лазерный маркер UVM (355 нм) предназначен для высокоточной «холодной» маркировки материалов, чувствительных к термическому воздействию. Длина волны 355 нм обеспечивает минимальную тепловую нагрузку на поверхность, что исключает деформацию и повреждение изделий.
УФ-лазер эффективно маркирует пластики, стекло и композитные материалы с минимальным риском образования микротрещин. Высокое качество и стабильность луча позволяют выполнять прецизионную маркировку печатных плат, микрочипов, солнечных элементов и изделий медицинского назначения.
Оборудование применяется в электронике, микроиндустрии, фармацевтике и производстве высокоточных компонентов.
- Ручной XY или XYZ-столик для позиционирования заготовок
- Автоматизированная Z-ось с программным управлением
- XYZ-портал с программным управлением
- XYZ-портал с программным управлением и возможностью резки в плоттерном режиме
- Компьютер с предустановленным и настроенным ПО
- Система дымоудаления
- Защитная кабина
- Подсветка рабочего поля
